La topología de red se representa normalmente mediante un dibujo de líneas y objetos que refleja la topología física y lógica general.
Hay dos tipos diferentes de topologías de red:
Topología de red física es la ubicación de diversos componentes de una red. Los diferentes conectores representan los cables de red físicos y los nodos representan los dispositivos de red físicos (como los switches).
La topología de red lógica ilustra, en el nivel más alto, cómo fluyen los datos dentro de una red.

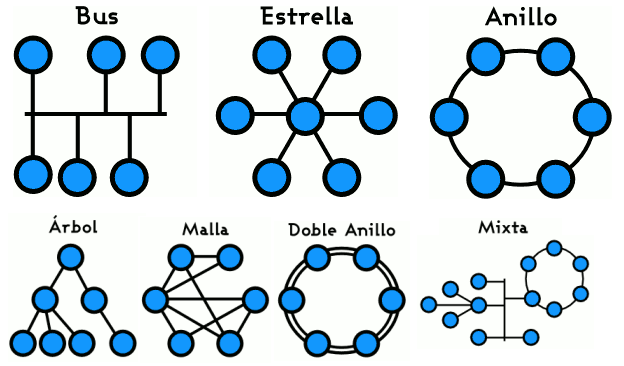

Según sea la distribución que tengamos pensada para el diseño de una red, será utilizado un tipo de topología específica. Entre las principales topologías de redtenemos las siguientes:
Es un tipo de topología de red simple, en donde las estaciones de trabajo o computadoras, se encuentran conectadas entre sí en forma de un anillo, es decir, forman un círculo entre ellas. La información viaja en un solo sentido, por lo tanto, que si un nodo deja de funcionar se cae la red o deja de abastecer información a las demás computadoras que se encuentran dentro del anillo, por lo tanto, es poco eficaz.

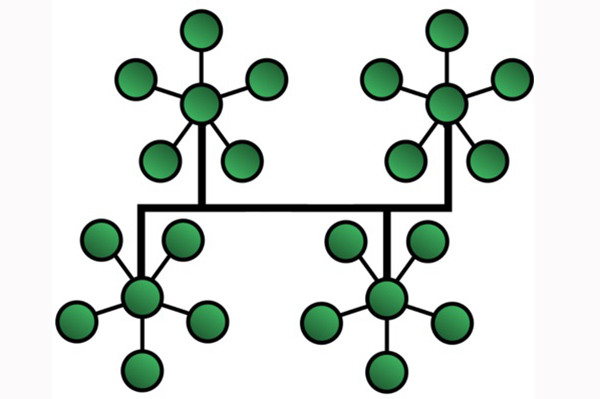

Este tipo de topología de red es una de las más sencillas. Como su nombre lo indica, las conexiones entre los nodos (terminales o computadoras) están dispuestas en forma de árbol, con una punta y una base. Es similar a la topología de estrella y se basa directamente en la topología de bus. Si un nodo falla, no se presentan problemas entre los nodos subsiguientes. Cuenta con un cable principal llamado Backbone, que lleva la comunicación a todos los nodos de la red, compartiendo un mismo canal de comunicación.
La topología de Bus se basa en un cable central, el cual lleva la información a todas las computadoras de la red, en forma de ramificaciones, de modo, que la información viaja de manera secuencial hacia los nodos de la red. Su desventaja se basa en su distribución secuencial de datos, por lo que si se interrumpe el cable central, la red queda inutilizada. En la actualidad es muy poco utilizada.
Acá la distribución de la información va desde un punto central o Host, hacia todos los destinos o nodos de la red. En la actualidad, es muy utilizada por su eficiencia y simpleza. Se puede notar que el Host realiza todo el trabajo (una especie de servidor local que administra los servicios compartidos y la información). Por supuesto, cuenta con la ventaja que si un nodo falla, la red continuará trabajando sin inconveniente, aunque depende del funcionamiento del Host.
Esta topología de Malla es definida como topología de trama. Se trata de un arreglo de interconexión de nodos (terminales) entre sí, realizando la figura de una malla o trama. Es una topología muy utilizada entre las redes WAN o de área amplia. Su importancia radica en que la información puede viajar en diferentes caminos, de manera que si llegara a fallar un nodo, se puede seguir intercambiando información sin inconveniente alguno entre los nodos.
Como su nombre lo indica, es una combinación de dos o más topologías de red diferentes, para adaptar la red a las necesidades del cliente. De este modo, podemos combinar las topologías que deseemos, obteniendo infinitas variedades, las cuales, deben ajustarse a la estructura física del lugar en donde estará la red y los equipos que estarán conectados en dicha red.
Fuente: https://www.locurainformaticadigital.com/2018/07/17/topologia-de-red-malla-estrella-arbol-bus-anillo
